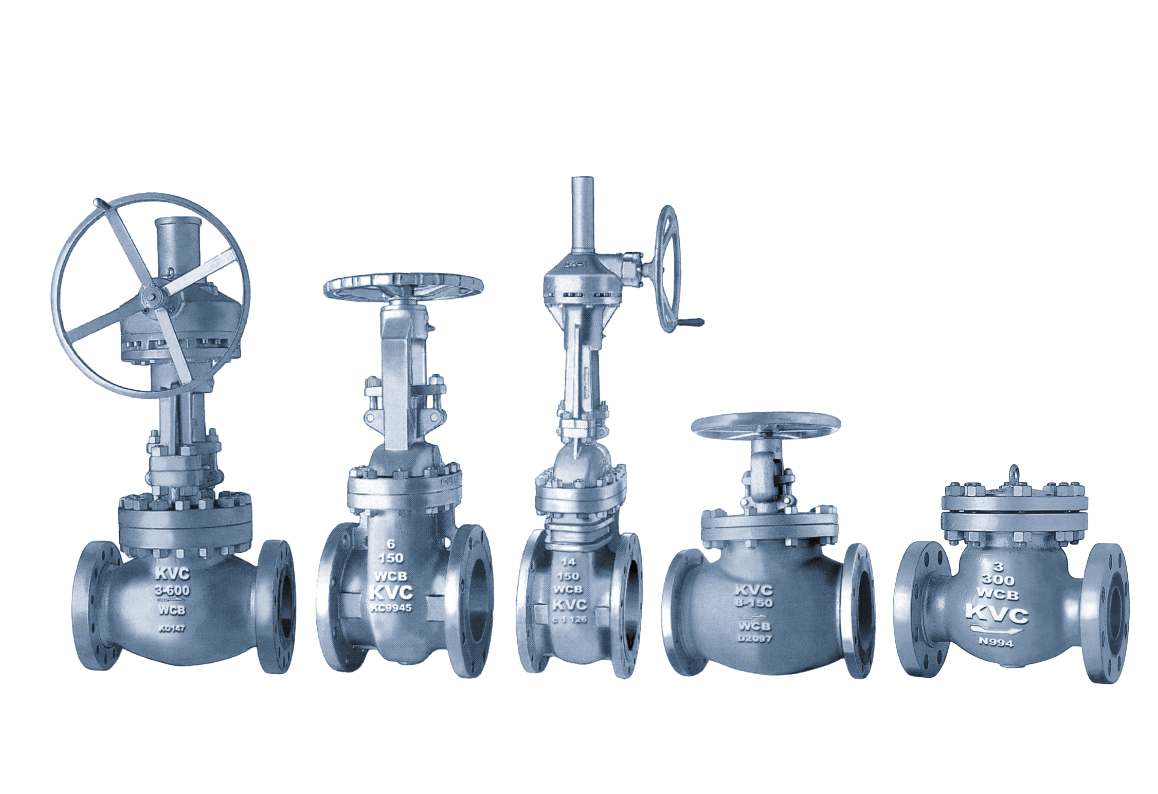

JISのみならずASME API規格を標準採用し、東南アジア、中近東をはじめ世界各国の発電所、石油関連、化学プラントなどで活躍するKVCの鋳造バルブ。鋳鋼製から特材、大口径や高圧など幅広いラインナップで提供でき、水やオイル・蒸気、化学薬品等様々な用途で使用されています。

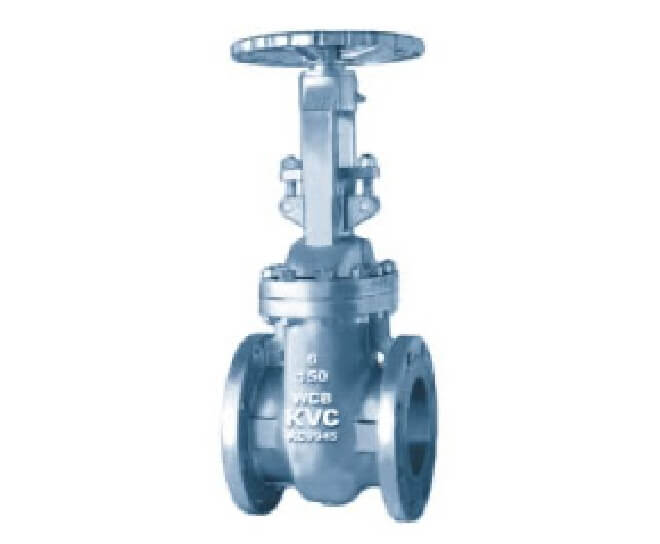

弁体が流路を仕切り開閉を行うバルブです。仕切弁とも呼ばれます。
流体の流れが一直線上になります。圧力損失や流体抵抗が小さいことが特徴ですが、中間開度で使用できず、全開及び全閉で使用します。
1000Aを超える大型弁、4500Lbまでの高圧弁及び電動型、ベローズ、水封対応など幅広いラインナップで提供可能です。
| 型 式 | ゲート |
|---|---|
| 材 質 | 鋳鋼、ステンレス鋼、黄銅、アルミニウムブロンズ、 ハステロイ、樹脂、各種鋳造品 等 |
| 圧 力 | JIS10K-63K、ANSI150Lb-2500Lb |
| 接 続 | 溶接型、フランジ（FF,RF,RTJ）型 |
| 操 作 | 手動、空圧、油圧、電動 |
| サイズ | 1/2"（15mm）-60"（1500mm ） |

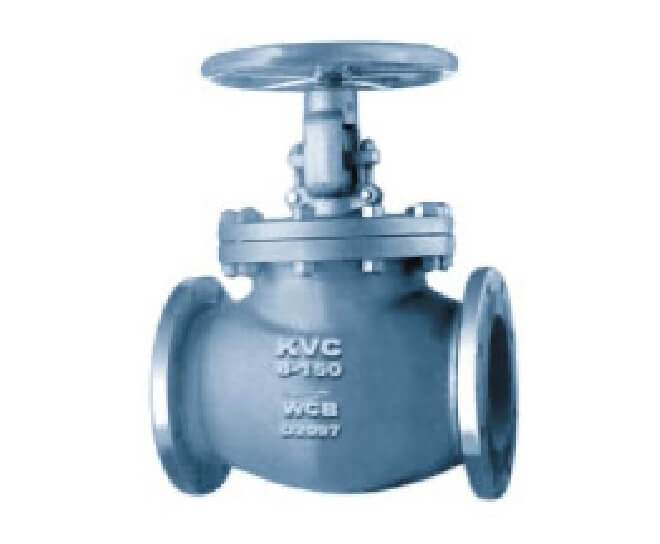

弁箱が玉形で流体の流れがS字状となります。玉型弁とも呼ばれます。
構造上、圧力損失が大きいですが、締め切りが性能高く、流量調整するのには優れています。
4500Lbまでの高圧弁及びアングル型や電動型、セミニードル型、ベローズ型など幅広いラインナップで提供可能です。
| 型 式 | グローブ、ニードル、その他 |
|---|---|
| 材 質 | 鋳鋼、ステンレス鋼、黄銅アルミニウムブロンズ、ハステロイ、樹脂、各種鋳造品 等 |
| 圧 力 | JIS10K-63K、ANSI150Lb-2500Lb |
| 接 続 | 溶接型、フランジ（FF,RF,RTJ）型 |
| 操 作 | 手動、空圧、油圧、電動 |
| サイズ | 1/2"（8mm）-28"（700mm ） |

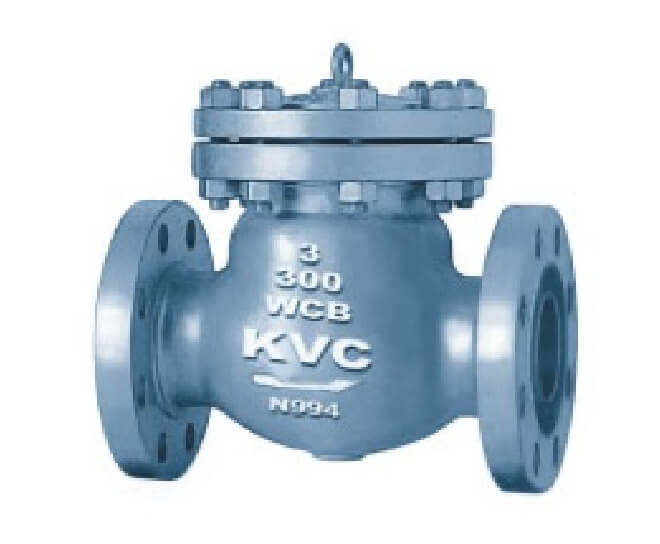

流体が正方向へ流れようとすると自動的に弁が開き、流体が逆流すると弁が閉じる構造のバルブです。逆止弁とも呼ばれます。
スイング式を基本にしており、ウォーターハンマー防止にカウンターウェイトを付帯することも可能。その他、デュアルプレート式やシングルプレート式、チルティング式、リフト式など様々なタイプのチャッキ弁があります。
| 型 式 | リフト、スイング、ボール、デュアルプレート、その他 |
|---|---|
| 材 質 | 鋳鋼、ステンレス鋼、ハステロイ、インコネル、アルミニウムブロンズ、鋳鉄※、ダクタイル鋳鉄※ （※：デュアルプレートのみ）等 |
| 圧 力 | JIS10K-63K、ANSI150Lb-2500Lb |
| 接 続 | 溶接型、フランジ（FF,RF,RTJ）型 |
| 操 作 | ― |
| サイズ | 1/2"（8mm）-28"（700mm ） |
